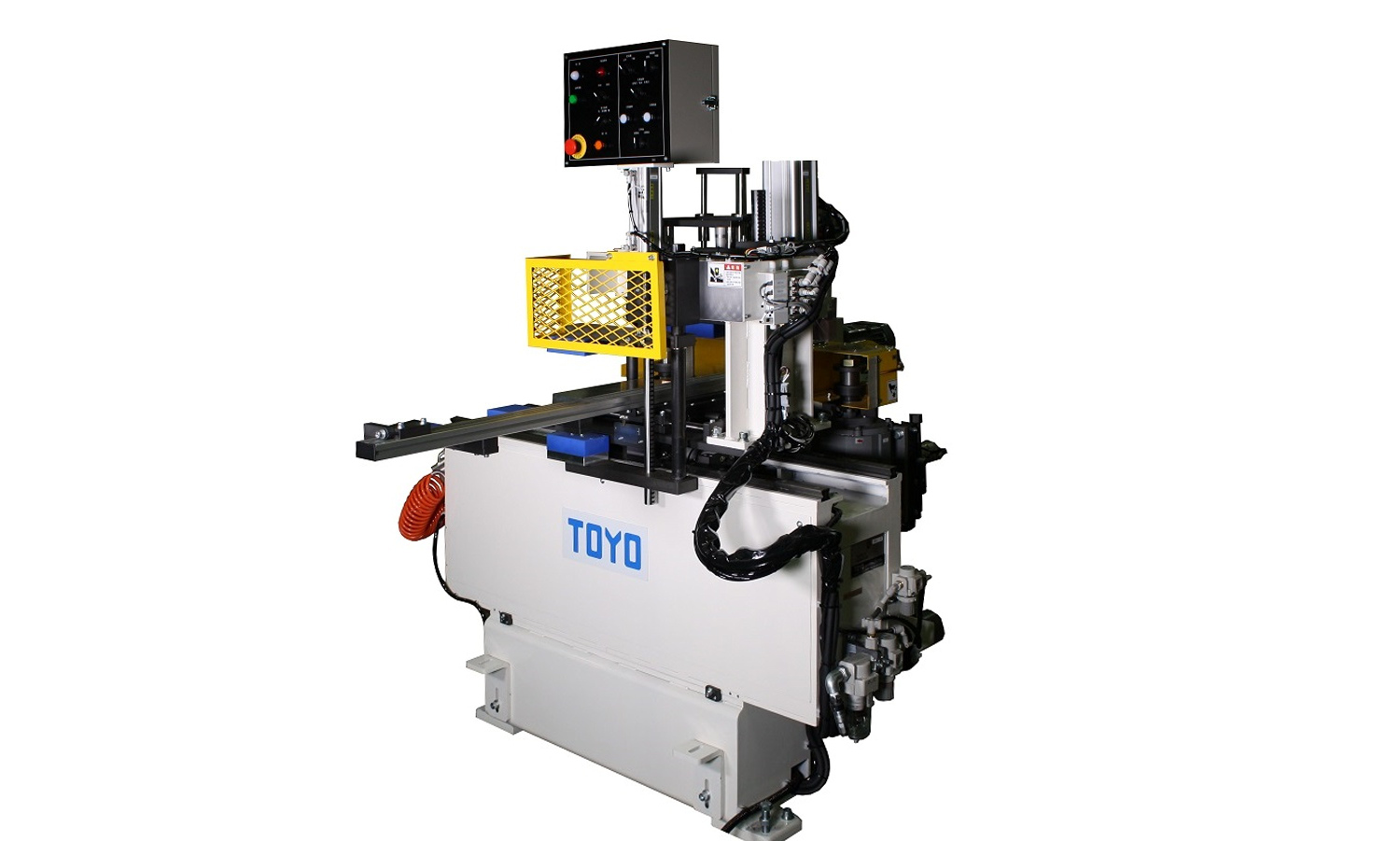

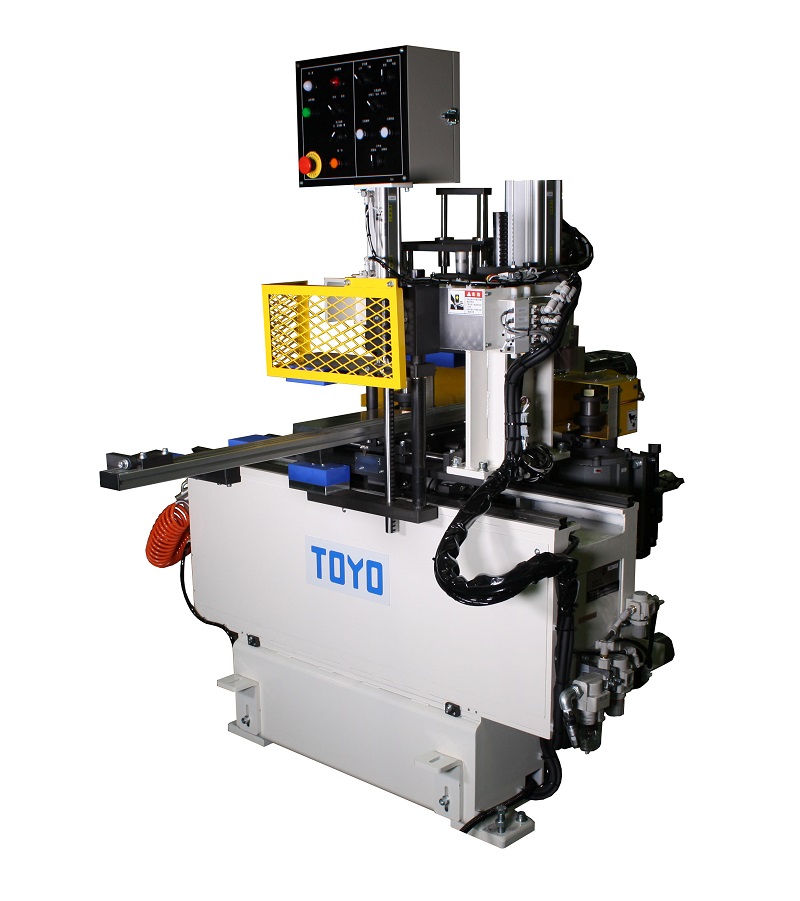

CBC-13 ドア横框加工機
- 特 徴
- ●框ドアの横框材のダボ穴、カッター加工

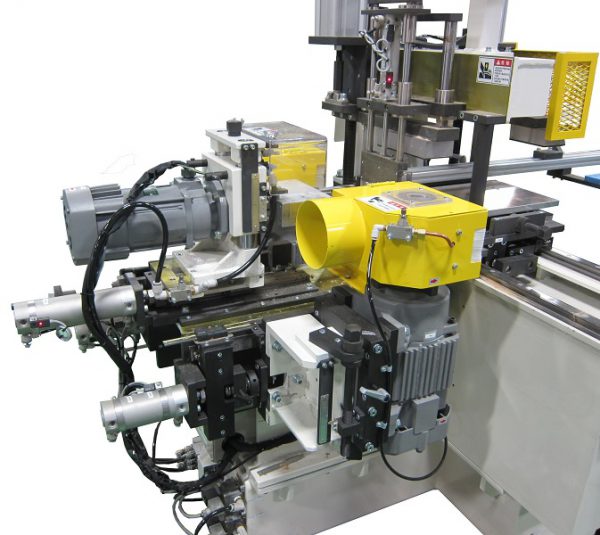

加工材料をセットして始動スイッチを押すと材料がクランプされ、中央のボーリングヘッドで
ダボ穴をあけ、次にテーブルが前後して、２つの正逆カッターでカッター加工をします。
●厚みに対して上下のセンターチャック
材料の厚みの中央にダボ穴、溝加工するために材料クランプを上下方向のセンターチャック
で加工しますので、常に厚みの真ん中の加工をします。
- 加工材料
- 框ドア、横框
仕 様
| 項 目 | 仕 様 | |
|---|---|---|
| 加工材料 |
幅 厚み |
８０ ～ ２５０ mm ２０ ～ ４０ mm |
|
ボーリングヘッド ダボ穴加工 |
ヘッド数 主軸
主軸モーター ドリルのつかみ ドリル |
１ ヘッド ギアアタッチメント Ｐ ３０ × ５ 軸 １．５ ｋｗ ネジ込み式 エアーホールドドリル推奨 |
|

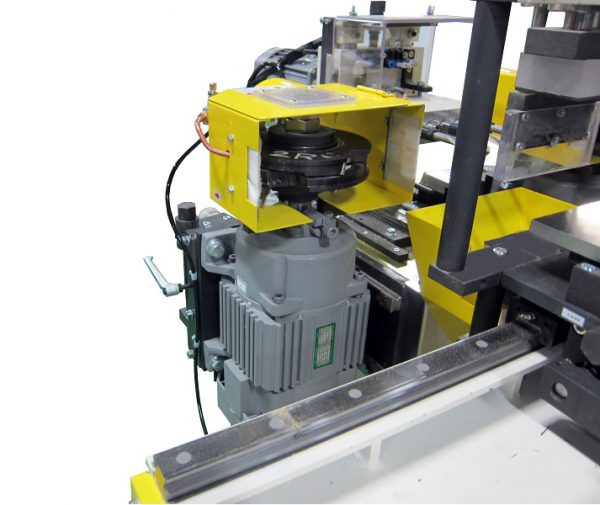

カッターヘッド 馬ノリ加工
|
ヘッド数 カッターモーター カッター径 |
左右回転 ２ ヘッド ５．５ ｋｗ－２ 台 Φ １７５ ｍｍ |
| テーブル | 前後移動 |
エアーシリンダー |
| 材料クランプ | 上下クランプ | センターチャック |
◎機械の仕様・寸法等は改良のため変更することがありますので、予め御了承願います。
カタログはこちらからダウンロードしてください。Catalog_CBC-13
