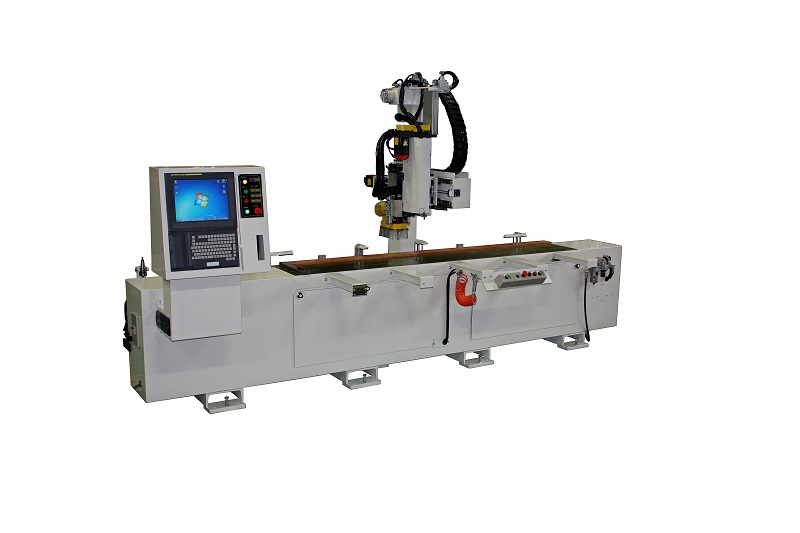

HTC-31 NCドア加工機

特 徴
●低価格なドア加工機
 ドア加工機に必要な機能を凝縮し、低価格を実現しました。
●上面と木口面を1軸で加工
 ATCモーター1軸をシリンダー切替する事により、上面、木口面の加工をします。
 上面、木口面共に1軸で加工する為、刃物が共通化されます。
 主軸は正逆回転が可能な為、1軸でバリ防止が可能です。
●高速位置決め
 コンパクトなヘッドにより、高速位置決めが可能です。(約80m/min)
●自動プロ搭載で、プログラムレス簡単入力
 『NCドア加工自動プロシステム』で、簡単入力。
 少量多品種、1回限りの加工にも即対応します。
加工材料
ドアパネル、ドア枠

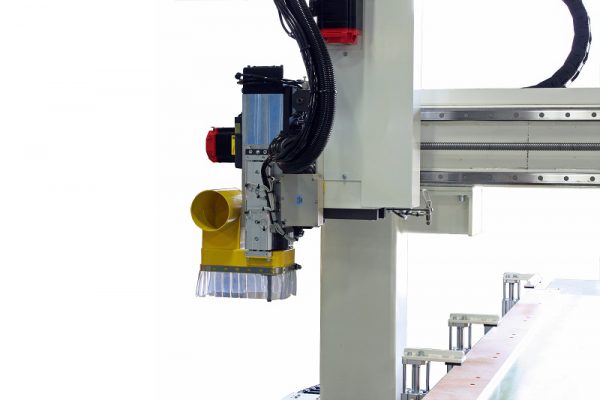

ヘッド切替 垂直

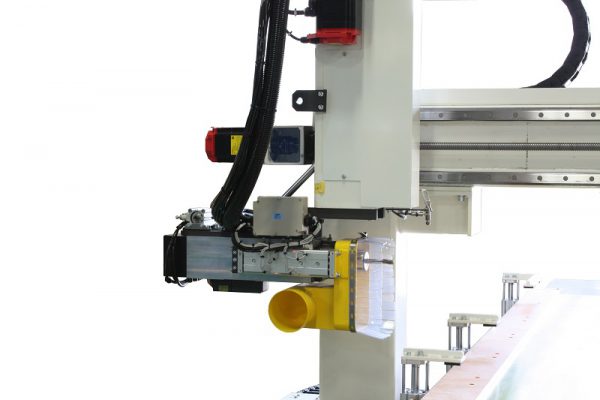

ヘッド切替 水平

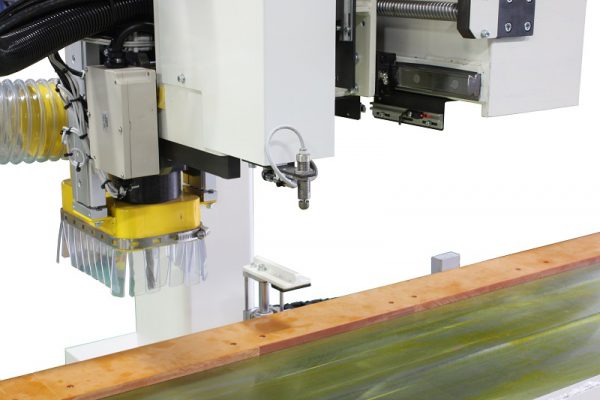

材厚センサー、伸縮式集塵カバー     (オプション)

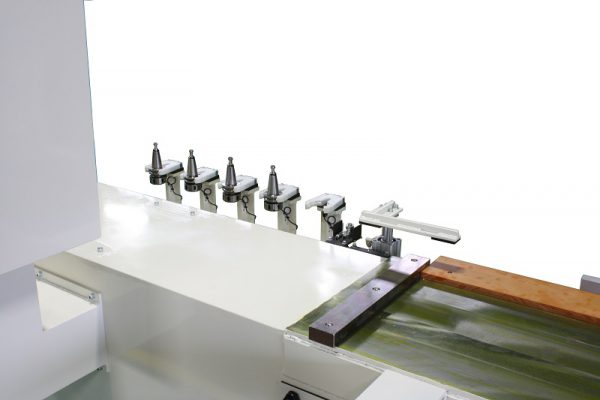

マガジンポッド(最大5個)       工具長センサー(オプション)

仕 様

項 目 仕 様
加工材料 最大 長さ×厚み 2,400 × 40 mm
加工範囲

長さ(X)×前後(Y)×高さ(Z)

2,400×150×50mm
加工ヘッド

ATC式主軸モーター

(水平、垂直 シリンダー切替)

4.0  kw  ×  1基

NC制御装置 FANUC 3軸制御
材料クランプ 上クランプ エアシリンダー × 4基
定規

左定規

奥定規

左側固定

3基(移動可)

機械寸法 W. × D. × H. 約 4,050 × 2,050 × 1,550 mm
オプション

材厚センサー

工具長センサー

伸縮式集塵カバー

エリアセンサー

長さ 2,700 mm 対応

◎機械の仕様・寸法等は改良のため変更することがありますので、予め御了承願います。
