PRODUCT 製品案内

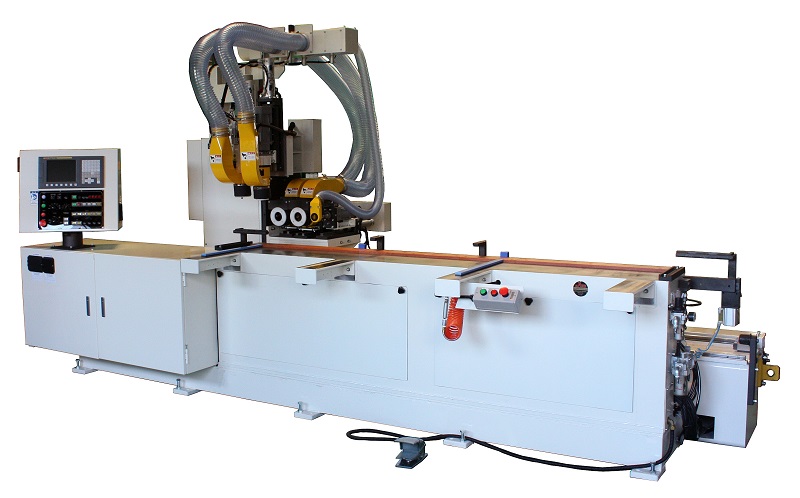

HONC-43i NCドア加工機

特 徴
●早送り40m/minの高速運転、高精度加工
 ドアの取付穴部(板面、木口)、蝶番溝、ドア枠のラッチ穴部などの加工をNC制御で行うもので、
 ハイリードのボールネジを使用して早送り速度最高40m/minの最高運転を可能にしました。
●自動プロ搭載でプログラムレス簡単入力
 NCプログラムは「NCドア加工自動プロシステム」で、素人でも出来る簡単入力、少量多品種、一回限りの
 加工にも即対応します。
●垂直ヘッドと水平ヘッドがNC3軸制御運転
 垂直軸はルーター2軸、ボーリング軸を1軸、水平軸は深堀用と浅掘用のルーターを2軸、ルーターで
 加工するときの欠けを防ぐために左回転ルーターを設けて全ヘッドをNC3軸制御で加工出来ます。
加工材料
ドアパネル、ドア枠

仕 様

項 目 仕 様
加工材料 最大 長さ×厚み 2,400 × 50 mm
加工範囲

長さ(X)×前後(Y)×高さ(Z)

2,400 × 150 × 50 mm
加工ヘッド

垂直ヘッド

右回転ルーター: 2.2 kw × 1

左回転ルーター: 2.2 kw × 1

ボーリング: 1.5 kw × 1

水平ヘッド(深堀用)

  〃   (浅掘用)

ルーター: 3.7 kw × 1

ルーター: 2.2 kw × 1

左回転ルーター: 2.2 kw × 1

ボーリング: 0.4 kw × 1

NC制御装置 FANUC 3軸制御
材料クランプ 上クランプ エアシリンダー
定規 ストップ定規 左側固定
機械寸法 W. × D. × H. 約 4,700 × 2,000 × 2,500 mm
